Bagaimanakah Skru Trapezoid Menyampaikan Pergerakan Linear Licin dalam Mesin Sebenar?

Garis besar

• Kenal pasti mod kegagalan sebenar (hanyut, tindak balas, mengikat, haus, hingar, haba).
• Fahami mengapaSkru Trapezoidprofil mengimbangi kapasiti beban, kebolehkilangan dan kestabilan.
• Pilih plumbum, diameter dan sokongan hujung untuk mengawal kelajuan, kekakuan dan sebatan.
• Pilih reka bentuk dan bahan kacang untuk mengendalikan had geseran, pencemaran dan penyelenggaraan.
• Sahkan dengan senarai semak pendek supaya bahagian pengeluaran sepadan dengan prototaip.

Titik kesakitan yang terus muncul

Pembeli jarang bermula dengan mengatakan “Saya perlukan aSkru Trapezoid.” Mereka bermula dengan sakit kepala: lajur lif meluncur ke bawah beberapa milimeter semalaman, slaid linear tidak boleh mengulangi kedudukan, atau nat menjadi panas dan mula mencicit. Berikut ialah isu yang paling biasa—dan perkara yang biasanya mereka tunjuk.

• Pemanduan belakang atau hanyut beban:Anda menghentikan motor, tetapi beban merayap. Ini boleh berlaku apabila plumbum terlalu agresif, geseran terlalu rendah, atau sistem mempunyai getaran/kesan. Banyak sistem trapezoid boleh menahan pemanduan belakang, tetapi ia bukan perkara automatik—geometri.
• Tindak balas yang merosakkan kedudukan:Anda menterbalikkan arah dan tiada apa yang bergerak seketika. "Kugiran mati" itu boleh menjadi perbezaan antara automasi yang lancar dan produk yang dirasakan murah.
• Mengikat dan gerakan tidak sekata:Skru terasa licin dengan tangan, tetapi mengikat di bawah pemasangan. Salah jajaran, sokongan akhir tidak mencukupi, atau bahan kacang yang tidak bertolak ansur dengan beban tepi selalunya menjadi punca sebenar.
• Cepat haus dan habuk hitam:Larian kering dengan pasangan bahan yang salah boleh haus dengan cepat, terutamanya dengan pencemaran. Kadangkala pelinciran wujud—tetapi ia adalah jenis yang salah, digunakan secara tidak konsisten atau hanyut.
• Bunyi dan haba pada kelajuan:Rpm yang lebih tinggi meningkatkan pemanasan geseran dan boleh menyebabkan getaran atau sebatan. Skru plumbum yang berfungsi pada 100 rpm mungkin gagal pada 1,000 rpm tanpa reka bentuk semula.

Apa itu Skru Trapezoid sebenarnya

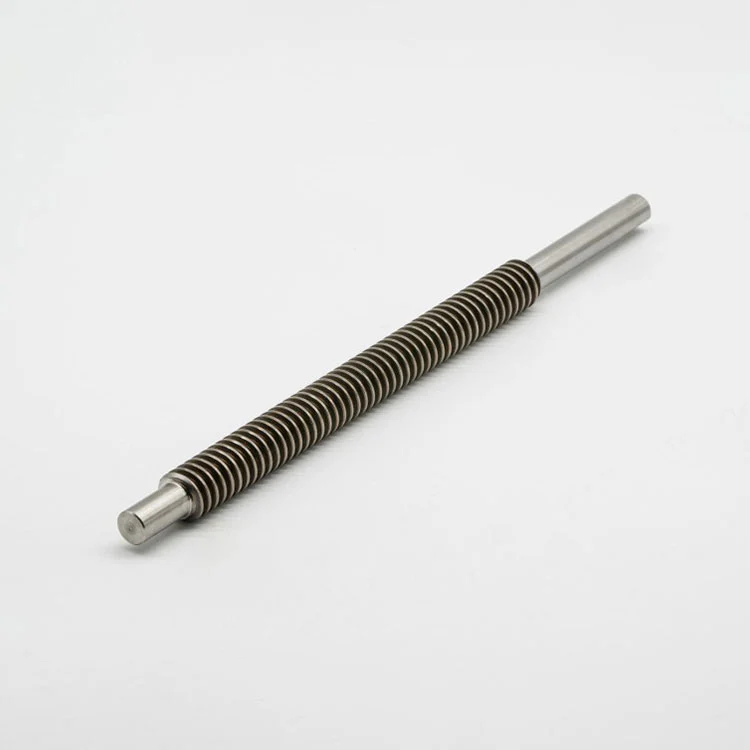

A Skru Trapezoidialah skru kuasa dengan profil benang berbentuk trapezoid yang direka untuk menukar gerakan berputar kepada gerakan linear. Berbanding dengan skru bola, ia biasanya menukar kecekapan untuk kesederhanaan, keteguhan dan pegangan beban yang lebih mudah. Perdagangan itu boleh menjadi apa yang anda mahukan dalam sistem pengangkatan, pengapit, pelarasan atau gerakan yang "kekal di tempat anda meletakkannya" lebih penting daripada geseran ultra-rendah.

Perkara yang menjadikannya praktikal dalam persekitaran perindustrian bukan sekadar bentuk benang—ia adalah ekosistem: memadankan kacang (gangsa, keluli, polimer), penyelesaian anti-tindak balas, reka bentuk pelincir sendiri dan kaedah pembuatan yang fleksibel. Selesai dengan betul, aSkru Trapezoidpemasangan boleh menjadi kos efektif, boleh diselenggara dan sangat tepat untuk banyak aplikasi.

Asas pemilihan yang menghalang penyesalan

Jika anda hanya ingat satu perkara: jangan pilih aSkru Trapezoiddengan diameter sahaja. Pilihnya sebagai sistem: plumbum (atau pic), panjang, reka bentuk kacang, gandingan bahan, pelan pelinciran dan sokongan hujung.

• Plumbum (perjalanan setiap revolusi):Plumbum yang lebih besar bergerak lebih pantas tetapi lebih cenderung untuk memacu ke belakang dan menghasilkan lebih banyak haba pada beban tinggi. Plumbum yang lebih kecil meningkatkan kebolehkawalan dan pegangan beban tetapi mengurangkan kelajuan.
• Diameter dan kekuatan teras:Diameter yang lebih besar meningkatkan rintangan lengkokan dan kekakuan, yang penting untuk rentang panjang dan beban berat.
• Panjang tidak disokong dan risiko sebatan:Skru panjang pada rpm tinggi boleh mencambuk. Jika anda memerlukan kelajuan pada panjang yang panjang, anda mungkin perlu sokongan perantaraan, susunan galas hujung yang berbeza, atau penyelesaian gerakan yang berbeza.
• Kitaran tugas:Pelarasan terputus-putus (beberapa saat di sana sini) sangat berbeza daripada gerakan berterusan. Kewajipan berterusan memerlukan pengurusan haba dan strategi haus yang lebih baik.
• Persekitaran:Debu, penyejuk, detergen dan kakisan luar mengalihkan pilihan terbaik ke arah perlindungan tertutup, bahan tahan karat, atau kacang polimer.

Matriks pemilihan pantas

Gunakan jadual ini sebagai titik permulaan untuk memilih aSkru Trapezoidkonfigurasi. Ia bukan pengganti untuk pengiraan kejuruteraan, tetapi ia akan menjauhkan anda daripada perangkap yang paling biasa.

Jenis dan bahan kacang yang sebenarnya penting

Skru mendapat perhatian, tetapi nat sering menentukan jangka hayat dan rasa. Untuk aSkru Trapezoidpemasangan, pilihan kacang mempengaruhi: geseran, bunyi bising, tindak balas, toleransi pencemaran, dan betapa memaafkan sistem terhadap salah jajaran.

• Kacang gangsa:Pilihan klasik untuk kapasiti beban dan haus yang boleh diramal. Hebat apabila anda boleh melincirkan dan mengekalkan serpihan di bawah kawalan.
• Kacang keluli:Kuat, tetapi boleh menjadi kurang memaafkan dan mungkin memerlukan pelinciran yang teliti dan pasangan permukaan untuk mengelakkan pedih.
• Plastik kejuruteraan (nilon, POM, PEEK, komposit):Selalunya lebih senyap dan boleh berjalan dengan pelinciran yang minimum. Polimer yang betul boleh mengendalikan persekitaran yang sukar; polimer yang salah boleh menjalar di bawah beban atau melembutkan dengan haba.

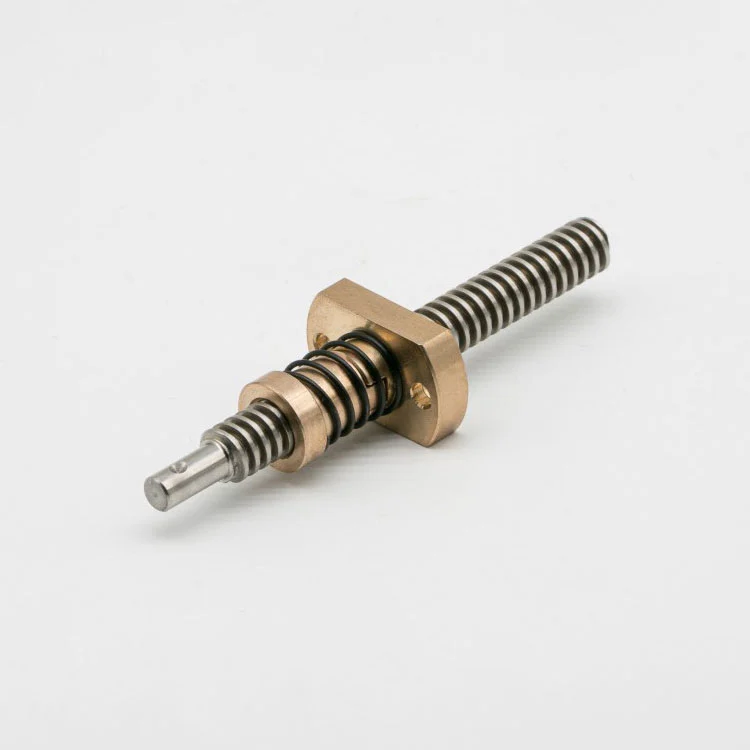

• Kacang anti-balas:Direka untuk mengurangkan kelegaan dan menambah baik perubahan arah. Ideal apabila meletakkan kualiti lebih penting daripada tork ultra rendah.
• Kacang bebas minyak / pelincir sendiri:Berguna apabila pelinciran tidak praktikal, tidak diingini atau mudah dihanyutkan.

Senarai semak integrasi: sokongan, penjajaran, pelinciran

Malah yang terbaikSkru Trapezoidakan mengecewakan jika reka bentuk sekelilingnya cuai. Titik integrasi ini adalah tempat banyak projek gagal secara senyap semasa penskalaan daripada prototaip kepada pengeluaran.

• Tamatkan strategi sokongan:Tentukan hujung mana yang tetap dan yang mana terapung. Pilihan galas memberi kesan kepada permainan paksi, kekakuan dan bunyi bising.
• Penjajaran dan pemasangan:Penyelewengan meningkatkan geseran dan haus secara mendadak. Gunakan perumah yang betul, rujukan pemesinan, dan elakkan memaksa nat ke dalam kedudukan semasa pemasangan.
• Pelan pelinciran:Tentukan awal: gris, minyak, polimer kering atau pendekatan tertutup. "Kami akan menambah pelinciran kemudian" biasanya menjadi "Kami tidak mereka bentuk ruang untuk pelinciran."
• Perlindungan daripada pencemaran:Belos, penutup, pengelap dan penempatan jauh dari serpihan dan habuk boleh menggandakan hayat perkhidmatan.
• Tingkah laku terma:Kitaran tugas yang lebih tinggi menjana haba. Haba mengubah kelegaan, meningkatkan kehausan, dan boleh melembutkan beberapa polimer.
• Pengesahan memandu belakang:Jika "mesti ditahan apabila kuasa dimatikan" adalah keperluan, sahkannya dengan beban sebenar dan getaran sebenar.

Soalan berkualiti untuk ditanya sebelum anda membeli

Jika anda mencari sumber aSkru Trapezoid, langkah paling bijak ialah bertanya soalan yang mendedahkan kawalan proses. Harga mudah untuk dibandingkan; konsisten tidak. Soalan-soalan ini melindungi anda daripada kejutan yang tidak menyenangkan.

• Apakah toleransi yang boleh anda pegang pada ketepatan petunjuk, kelurusan dan bentuk benang?Minta gred standard dan pilihan pembekal.
• Digulung atau dikisar?Dan apakah kaedah pemeriksaan untuk setiap kumpulan?
• Apakah pasangan bahan yang anda cadangkan untuk beban, kelajuan dan persekitaran saya?Pembekal yang baik akan bertanya tentang kitaran tugas dan pencemaran.
• Bagaimana anda mengawal tindak balas?Kelegaan standard, padanan yang boleh dipilih, atau reka bentuk anti-balas.
• Apakah rawatan permukaan yang tersedia?Terutamanya jika hakisan atau haus menjadi kebimbangan.
• Bolehkah anda membekalkan pemasangan skru-dan-nat yang dipadankan sebagai sepasang?Pemadanan mengurangkan kebolehubahan dan menjimatkan masa penyahpepijatan.
• Apa yang anda perlukan daripada saya untuk memetik dengan betul?Keperluan lukisan, lejang, beban, kelajuan, pemasangan dan "pegang kedudukan".

Di mana Suzhou Maitu Screw Rod Manufacturing Co., Ltd. boleh membantu

Jika anda sedang mencari pembekal yang boleh menyokong konfigurasi standard dan tersuai,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.memfokuskan pada penyelesaian skru plumbum trapezoid untuk kes penggunaan gerakan linear dan automasi—termasuk pilihan seperti gaya berbilang mula, skru dan nat berpasangan bekalan, dan berbilang laluan bahan kacang (contohnya, pilihan berasaskan polimer dan pendekatan anti-tindak balas).

Dalam amalan, ini bermakna anda boleh mendekati penyumberan dengan cara yang lebih bersih: daripada memilih skru daripada katalog dan berharap kacang berkelakuan, anda boleh menentukan sasaran prestasi dan menerima gandingan yang disyorkan. Ini amat berguna apabila kekangan anda termasuk "tiada pelinciran", "tindak balas yang berkurangan", "gangsa khas," atau "plastik kejuruteraan", atau apabila projek anda memerlukan penyesuaian berulang merentas varian.
