Bagaimana Panduan Linear Ketepatan Ultra Boleh Meningkatkan Ketepatan, Kestabilan dan Kebolehpercayaan dalam Sistem Pergerakan Moden

Ringkasan Artikel: Panduan Linear Ultra Ketepatanadalah penting untuk sistem gerakan yang memerlukan kedudukan yang sangat tepat, perjalanan yang lancar, ketegaran yang tinggi, dan kebolehulangan jangka panjang. Daripada peralatan semikonduktor dan alatan mesin ketepatan kepada robotik dan peranti perubatan, panduan linear yang betul boleh mempengaruhi kualiti pemesinan, kestabilan peralatan dan kos operasi secara langsung. Artikel ini menerangkan cara panduan ultra-ketepatan berfungsi, spesifikasi yang paling penting, perbandingan gred ketepatan dan perkara yang perlu dipertimbangkan oleh pembeli apabila memilih penyelesaian yang boleh dipercayai daripada pengilang profesional sepertiMaitu.

Jadual Kandungan

• Mengapa Panduan Linear Ketepatan Ultra Penting?
• Apakah Ciri Teknikal Mentakrifkan Panduan Linear Berprestasi Tinggi?
• Bagaimanakah Gred Ketepatan dan Toleransi Mempengaruhi Prestasi?
• Bahan dan Rawatan Permukaan manakah yang Menyokong Ketepatan Jangka Panjang?
• Di manakah Panduan Linear Ultra-Ketepatan Biasa Digunakan?
• Bagaimana Anda Harus Memilih Panduan Linear yang Betul?
• Apakah Kawalan Kualiti yang Harus Diharapkan oleh Pembeli?
• Soalan Lazim
• Fikiran Akhir

Mengapa Panduan Linear Ketepatan Ultra Penting?

Dalam automasi moden, gerakan linear bukan lagi sekadar mengalihkan komponen dari titik A ke titik B. Pembuatan semikonduktor, pemeriksaan ketepatan, pemesinan CNC, robotik dan peralatan perubatan selalunya memerlukan pergerakan berulang dengan sisihan yang sangat kecil. Dalam aplikasi ini, walaupun beberapa mikrometer ralat geometri boleh mempengaruhi kualiti produk, ketepatan pemasangan atau hasil pengukuran.

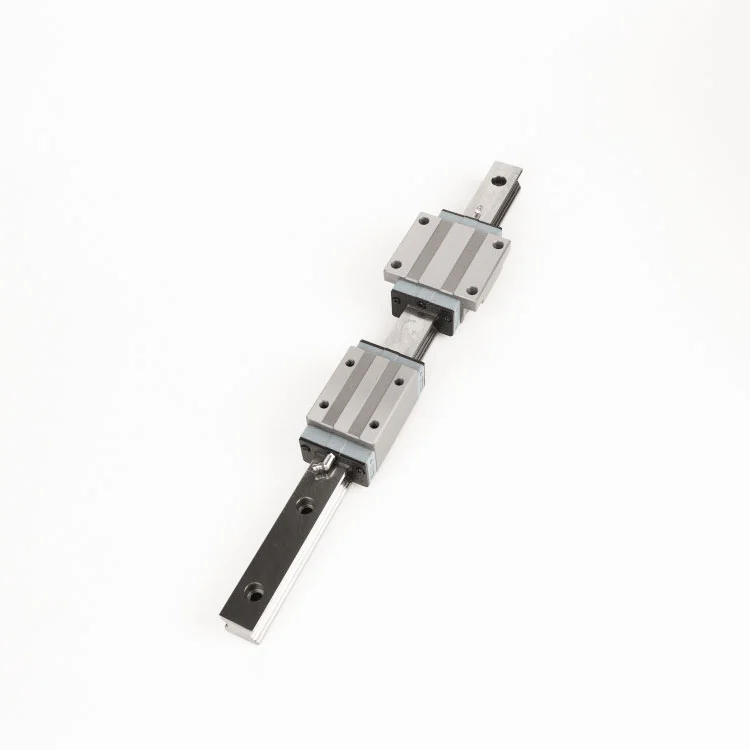

Panduan Linear Ketepatan Ultra menyediakan antara muka gerakan guling terkawal antara rel panduan dan gerabak. Geometri laluan perlumbaan yang dioptimumkan, permukaan pelekap tanah yang teliti, dan toleransi pembuatan terkawal membantu meminimumkan getaran yang tidak diingini, variasi kedudukan dan permainan mekanikal.

Maitu membangunkan produk gerakan linear untuk menuntut aplikasi perindustrian dan mempunyai lebih daripada 12 tahun pengalaman dalam pembuatan komponen ketepatan dan penyelesaian berkaitan. Laluan panduan ultra ketepatannya direka bentuk sekitar ketegaran, ketekalan dimensi, prestasi beban dan kebolehpercayaan jangka panjang, menjadikannya sesuai untuk sistem di mana panduan linear biasa mungkin tidak memberikan ketepatan yang mencukupi.

Oleh itu, nilai panduan ultra ketepatan tidak terhad kepada toleransi dimensinya. Ia adalah gabungan ketepatan geometri, sifat bahan, tingkah laku pramuat, kualiti pemasangan, pelinciran, pengedap dan pemeriksaan kualiti yang menentukan prestasi gerakan dunia sebenar.

Apakah Ciri Teknikal Mentakrifkan Panduan Linear Berprestasi Tinggi?

Panduan linear ketepatan harus dinilai sebagai komponen gerakan yang lengkap dan bukannya dengan nombor ketepatan tunggal. Beberapa ciri teknikal bekerjasama untuk menentukan prestasinya.

Hubungan Empat Titik dan Pengagihan Beban

Struktur perlumbaan yang dioptimumkan boleh mengagihkan beban yang dikenakan merentasi berbilang titik hubungan. Ini membantu panduan mengendalikan daya jejari, daya sisi dan beban momen dengan lebih berkesan, terutamanya dalam peralatan berbilang paksi.

Permukaan Bumi Ketepatan

Laluan lumba tanah dan permukaan pelekap menyumbang kepada perjalanan pengangkutan yang lebih lancar dan ketekalan dimensi yang lebih baik. Maitu menentukan laluan perlumbaan tanah dengan kemasan permukaan kira-kira Ra 0.4–0.8 μm untuk siri ultra ketepatannya.

Ketegaran Tinggi

Ketegaran menjadi penting terutamanya apabila panduan menyokong perkakas berat, daya pemotongan, modul pemeriksaan atau mekanisme berbilang paksi. Laluan panduan yang tegar boleh membantu mengurangkan ubah bentuk dan mengekalkan kestabilan kedudukan di bawah beban kerja.

Pengedap dan Pelinciran Boleh Dipercayai

Pencemaran adalah kebimbangan utama dalam sistem gerakan linear. Pengedap berbilang labirin bersepadu boleh membantu menghalang bahan cemar daripada mencapai unsur-unsur bergolek dan laluan perlumbaan. Penyelesaian pelinciran pilihan boleh mengurangkan lagi keperluan penyelenggaraan semasa operasi lanjutan.

• Pergerakan linear yang stabil dan lancar
• Keupayaan beban tinggi dan beban momen
• Mengurangkan getaran semasa perjalanan
• Ketepatan pemasangan dan larian terkawal
• Perlindungan terhadap habuk dan bahan cemar luaran
• Selang penyelenggaraan yang lebih lama apabila dilincirkan dengan betul

Bagaimanakah Gred Ketepatan dan Toleransi Mempengaruhi Prestasi?

Gred ketepatan menentukan betapa ketatnya dimensi kritikal dan ciri geometri dikawal. Untuk aplikasi yang melibatkan berbilang rel selari atau paksi yang diselaraskan, ketekalan antara laluan panduan amat penting kerana perbezaan dimensi kecil boleh terkumpul semasa pemasangan dan operasi.

Contohnya, data pengeluaran Maitu menyediakan beberapa gred ketepatan, termasuk N, H, P, SP dan UP. Kelas UP mewakili kategori ketepatan tertinggi dalam julat yang disenaraikan.

Nota: Nilai yang ditunjukkan ialah parameter pengeluaran untuk elaun ketinggian dan lebar (△H dan △W) dan harus dinilai bersama konfigurasi panduan khusus dan keperluan aplikasi.

Untuk sistem yang memerlukan pergerakan disegerakkan, memilih gred ketepatan yang lebih tinggi boleh memberikan ketekalan dimensi yang lebih besar. Walau bagaimanapun, gred tertinggi bukanlah pilihan terbaik secara automatik untuk setiap mesin. Pembeli harus mengimbangi ketepatan yang diperlukan, beban, panjang rel, keadaan pemasangan, persekitaran operasi dan jumlah kos projek.

Bahan dan Rawatan Permukaan manakah yang Menyokong Ketepatan Jangka Panjang?

Pemilihan bahan secara langsung mempengaruhi kekerasan, rintangan haus, kestabilan dimensi dan hayat perkhidmatan. Keluli galas kromium karbon tinggi, seperti bahan setara SUJ2, digunakan secara meluas untuk menuntut komponen sentuhan bergolek kerana ia boleh mencapai kekerasan tinggi selepas rawatan haba yang sesuai.

Siri panduan linear ultra ketepatan Maitu menggunakan keluli galas kromium karbon tinggi dengan kekerasan tertentu kira-kira 58–62 HRC. Laluan perlumbaan tanah dengan ketepatan dan rawatan haba terkawal membantu mencipta permukaan sentuhan yang stabil untuk operasi berterusan.

Bergantung pada persekitaran aplikasi, rawatan permukaan juga boleh dipertimbangkan. Oksida hitam dan penyaduran nikel tanpa elektro boleh memberikan perlindungan permukaan tambahan dan mungkin berguna apabila rintangan kakisan atau ketahanan alam sekitar menjadi pertimbangan penting.

• Bahan asas:Keluli galas kromium karbon tinggi
• Kekerasan:Kira-kira 58–62 HRC
• Penamat perlumbaan:Kira-kira Ra 0.4–0.8 μm
• Perlindungan pilihan:Oksida hitam atau penyaduran nikel tanpa elektro

Di manakah Panduan Linear Ultra-Ketepatan Biasa Digunakan?

Semakin ketat keperluan gerakan, semakin besar nilai potensi laluan panduan berketepatan tinggi. Komponen ini amat relevan apabila peralatan mesti mengekalkan kedudukan berulang semasa mengendalikan pergerakan berterusan atau beban luaran.

Peralatan Semikonduktor

Pengendalian wafer, pemeriksaan, pendispensan dan peralatan pembungkusan boleh memerlukan pergerakan yang sangat terkawal. Panduan linear yang stabil membantu sistem penentududukan mengekalkan kebolehulangan dan mengurangkan getaran yang tidak diingini.

Alat Mesin Ketepatan

CNC dan peralatan pemesinan ketepatan tinggi yang lain bergantung pada komponen gerakan tegar untuk menyokong ketepatan pemotongan dan kedudukan alat yang boleh diulang.

Robotik Industri

Paksi linear yang digunakan dengan sistem robotik mungkin mengalami perubahan beban dan corak pergerakan yang kompleks. Kapasiti beban momen yang kuat boleh membantu mengekalkan kestabilan dalam konfigurasi berbilang paksi.

Alat Pengukur Ketepatan

Peralatan pengukuran amat sensitif terhadap sisihan mekanikal. Pergerakan licin dan toleransi geometri terkawal boleh membantu mengurangkan sumber mekanikal ralat pengukuran.

Peralatan Perubatan

Pengilangan perubatan dan instrumen ketepatan selalunya memerlukan kedudukan yang boleh dipercayai, pergerakan terkawal dan perlindungan permukaan yang sesuai. Pemilihan panduan harus mempertimbangkan kedua-dua prestasi mekanikal dan keperluan persekitaran.

Bagaimana Anda Harus Memilih Panduan Linear yang Betul?

Memilih laluan panduan hanya berdasarkan kelas ketepatan yang diiklankan boleh membawa kepada reka bentuk yang tidak sesuai. Pendekatan yang lebih baik ialah menilai persekitaran operasi yang lengkap dan keperluan mekanikal.

1. Tentukan ketepatan kedudukan yang diperlukan:Tentukan ketepatan sasaran, kebolehulangan dan sisihan geometri yang dibenarkan.
2. Kira beban statik dan dinamik:Pertimbangkan muatan, pecutan, daya pemotongan, beban momen dan pengagihan beban.
3. Semak panjang rel:Rel yang lebih panjang boleh mempunyai keperluan toleransi yang berbeza, jadi panjang dan gred ketepatan harus dinilai bersama.
4. Menilai keadaan persekitaran:Pertimbangkan habuk, kelembapan, suhu, bahan menghakis dan keperluan bilik bersih.
5. Pilih pelinciran yang sesuai:Pelinciran yang betul adalah penting untuk mengurangkan geseran dan menyokong prestasi rolling yang konsisten.
6. Sahkan ketepatan pemasangan:Malah panduan yang sangat tepat tidak dapat mengimbangi permukaan pelekap yang tidak dimesin atau dijajarkan dengan buruk.
7. Minta dokumentasi pemeriksaan:Laporan pemeriksaan teknikal menyediakan bukti berguna bahawa komponen yang dibekalkan memenuhi spesifikasi yang dipersetujui.

Untuk projek dengan keperluan yang mendesak, jurutera juga harus mempertimbangkan konfigurasi gerabak, pramuat, kaedah pelekap, selari rel, interaksi sistem pemacu dan kitaran perkhidmatan yang dijangkakan sebelum memuktamadkan spesifikasi.

Apakah Kawalan Kualiti yang Harus Diharapkan oleh Pembeli?

Komponen ketepatan memerlukan kawalan kualiti yang boleh diukur dan bukannya pemeriksaan visual sahaja. Pembekal profesional harus mempunyai proses yang meliputi bahan mentah, rawatan haba, pengisaran, pengesahan dimensi, prestasi berjalan dan pemeriksaan akhir.

Maitu menyatakan bahawa proses pembuatannya menggunakan kebolehkesanan kualiti berasaskan ERP daripada simpanan keluli galas kromium karbon tinggi melalui rawatan haba, pengisaran ketepatan dan pemeriksaan akhir. Laluan panduannya juga tertakluk kepada unjuran profil, penilaian hingar, dan pengesahan beban, dengan dokumentasi pemeriksaan disediakan untuk pesanan.

Pendekatan ini penting untuk OEM dan pasukan kejuruteraan kerana data pemeriksaan yang boleh dikesan boleh menyokong kawalan kualiti yang masuk, dokumentasi projek dan keputusan penyelenggaraan jangka panjang.

Maitu juga melaporkan lebih daripada 16,000 spesifikasi skru plumbum ketepatan dan komponen linear yang dibangunkan sejak operasi Suzhou bermula, bersama-sama dengan pengalaman berkhidmat kepada lebih 5,000 pelanggan global. Sumber pengeluarannya termasuk kemudahan di Suzhou dan Dongguan, menyokong kedua-dua keperluan kuantiti kecil dan pesanan pengeluaran yang lebih besar.

Soalan Lazim

Apakah Panduan Linear Ketepatan Ultra?

Panduan Linear Ketepatan Ultra ialah komponen gerakan linear ketepatan tinggi yang direka untuk aplikasi yang memerlukan kedudukan terkawal, perjalanan lancar, ketegaran tinggi dan toleransi geometri yang konsisten. Ia biasanya digunakan dalam peralatan semikonduktor, alat mesin ketepatan, robotik, peralatan pengukur dan pembuatan perubatan.

Apakah yang menjadikan panduan linear gred UP berbeza daripada gred standard?

Laluan panduan gred UP dihasilkan dengan elaun dimensi yang lebih ketat daripada gred standard. Sebagai contoh, parameter pengeluaran yang disenaraikan Maitu menunjukkan elaun △H dan △W sebanyak 2 μm untuk rel gred UP dengan panjang sehingga 500 mm. Kesesuaian sebenar sesuatu gred bergantung pada reka bentuk mesin yang lengkap dan ketepatan yang diperlukan.

Apakah bahan yang biasa digunakan untuk panduan linear berketepatan tinggi?

Keluli galas kromium karbon tinggi biasanya dipilih untuk aplikasi gerakan linear yang menuntut kerana ia boleh mencapai kekerasan tinggi dan rintangan haus selepas rawatan haba. Maitu menentukan bahan yang setara dengan SUJ2 dengan kira-kira 58–62 HRC kekerasan untuk siri ultra ketepatannya.

Bagaimanakah hayat perkhidmatan panduan linear boleh dipertingkatkan?

Pemasangan yang betul, pramuat yang sesuai, pelinciran yang sesuai, kawalan pencemaran, pengagihan beban yang betul, dan pemeriksaan tetap semuanya menyumbang kepada hayat perkhidmatan. Laluan panduan tertutup dan rawatan permukaan yang sesuai boleh memberikan perlindungan tambahan dalam persekitaran operasi yang mencabar.

Adakah panduan ultra ketepatan sesuai untuk aplikasi bilik bersih atau semikonduktor?

Ia boleh sesuai apabila konfigurasi panduan, pelinciran, pengedap, rawatan permukaan dan keperluan kebersihan dipadankan dengan betul dengan aplikasi. Untuk persekitaran yang sensitif, pembeli harus membincangkan keperluan bahan, salutan, pelinciran, kawalan zarah dan pemeriksaan dengan pembekal sebelum membuat pesanan.

Fikiran Akhir

Panduan Linear Ketepatan Ultra memainkan peranan penting dalam aplikasi di mana ketepatan gerakan, ketegaran, kebolehulangan dan kebolehpercayaan secara langsung mempengaruhi prestasi peralatan. Memilih penyelesaian yang betul memerlukan lebih daripada membandingkan gred ketepatan nominal. Kualiti bahan, kemasan raceway, pengagihan beban, pengedap, pelinciran, keadaan pemasangan, prosedur pemeriksaan dan keperluan aplikasi semuanya harus dipertimbangkan bersama.

Dengan lebih daripada 12 tahun pengalaman dalam teknologi gerakan linear ketepatan, portfolio produk yang luas, parameter pengeluaran terperinci dan proses kawalan kualiti yang boleh dikesan, Maitu menyediakan penyelesaian panduan linear untuk menuntut aplikasi industri. Jika anda menilai panduan untuk peralatan CNC, jentera semikonduktor, robotik, pengukuran ketepatan atau pembuatan perubatan, ketahui lebih lanjut tentang Panduan Linear Ultra Precision danhubungi kamiuntuk membincangkan ketepatan, beban, panjang rel, persekitaran dan keperluan penyesuaian anda.
