Unit Sokongan Bahagian Tetap dan Disokong

Unit Sokongan Maitu Sisi Tetap dan Disokong adalah kejuruteraan ketepatan dan tersedia terutamanya dalam dua jenis berbeza: Bahagian Tetap dan Bahagian Disokong, masing-masing direka untuk memenuhi fungsi mekanikal tertentu dalam sistem. Konfigurasi unit sokongan adalah aspek asas dalam mana-mana pemasangan skru plumbum, penting untuk memastikan kestabilan operasi dan mencapai gerakan linear yang tepat.

Hantar Pertanyaan

Penerangan Produk

Ciri penentu Unit Sokongan Sisi Tetap dan Disokong dari kilang Maitu ialah keupayaannya untuk mengekang pergerakan dalam kedua-dua arah paksi dan jejari. Ia biasanya menggabungkan sepasang galas sentuhan sudut yang dipadankan atau galas bebola alur dalam digabungkan dengan galas tujah, yang bersama-sama menyerap kedua-dua beban jejarian dan beban tujahan daripada skru. Konfigurasi ini direka bentuk untuk menyediakan penetapan paksi tegar, menjadikannya komponen yang sangat diperlukan untuk aplikasi yang memerlukan kedudukan ketepatan tinggi dan penghantaran daya tujahan dua arah yang ketara.

Sebaliknya, Unit Sokongan Bahagian Tetap dan Disokong dicirikan oleh kapasitinya untuk membenarkan apungan paksi sambil memberikan sokongan jejarian. Ia biasanya menggunakan satu galas bebola alur dalam atau bushling jejari, yang membolehkan aci skru mengembang atau mengecut dengan bebas ke arah paksi akibat perubahan haba. Reka bentuk khusus ini adalah penting untuk mengimbangi pemanjangan terma dalam pemasangan skru panjang, mencegah tegasan dalaman yang berbahaya, pengikatan dan potensi kegagalan sistem.

Walau bagaimanapun, pemilihan antara sisi tetap dan yang disokong bukan semata-mata pilihan tetapi keputusan reka bentuk yang sistematik. Konfigurasi yang salah boleh menyebabkan ketepatan yang berkurangan, hingar yang berlebihan dan kegagalan galas pramatang. Oleh itu, gandingan yang betul dan penjajaran tepat bagi unit-unit ini adalah sama pentingnya dengan skru itu sendiri untuk integriti keseluruhan sistem gerakan.

Kami berminat untuk menyediakan penyelesaian skru dan unit sokongan bersepadu. Unit Sokongan Sisi Tetap dan Disokong kami direka bentuk agar sepadan dengan spesifikasi skru trapezoid dan ACME kami.

Parameter Pengeluaran

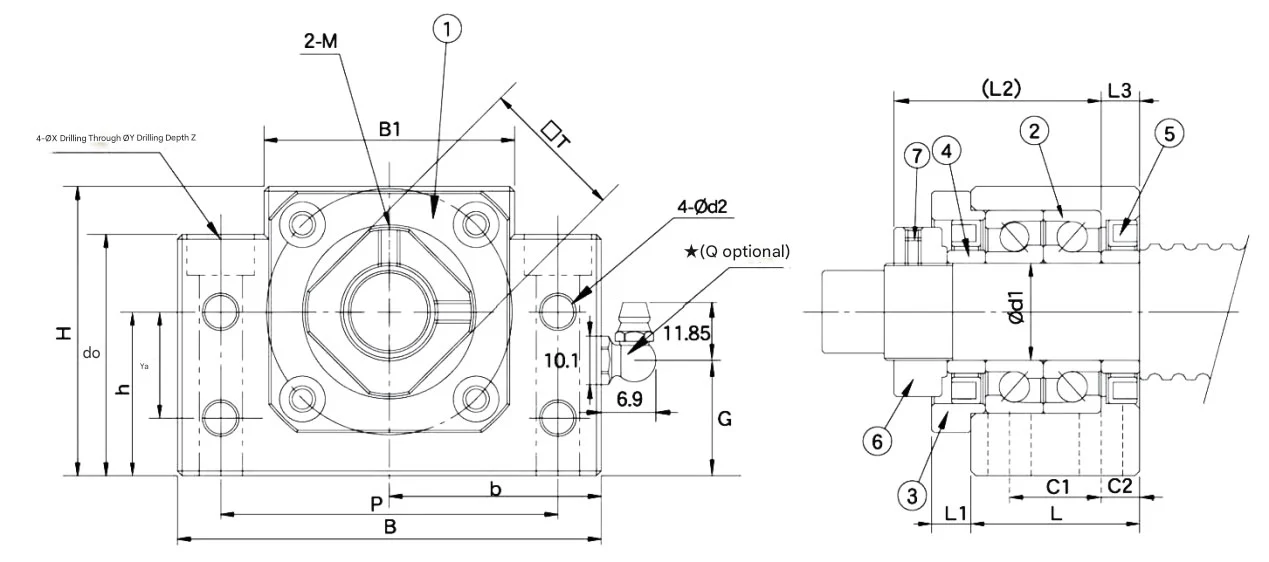

Unit Sokongan Siri MBK Sisi Tetap

Model	Diameter	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

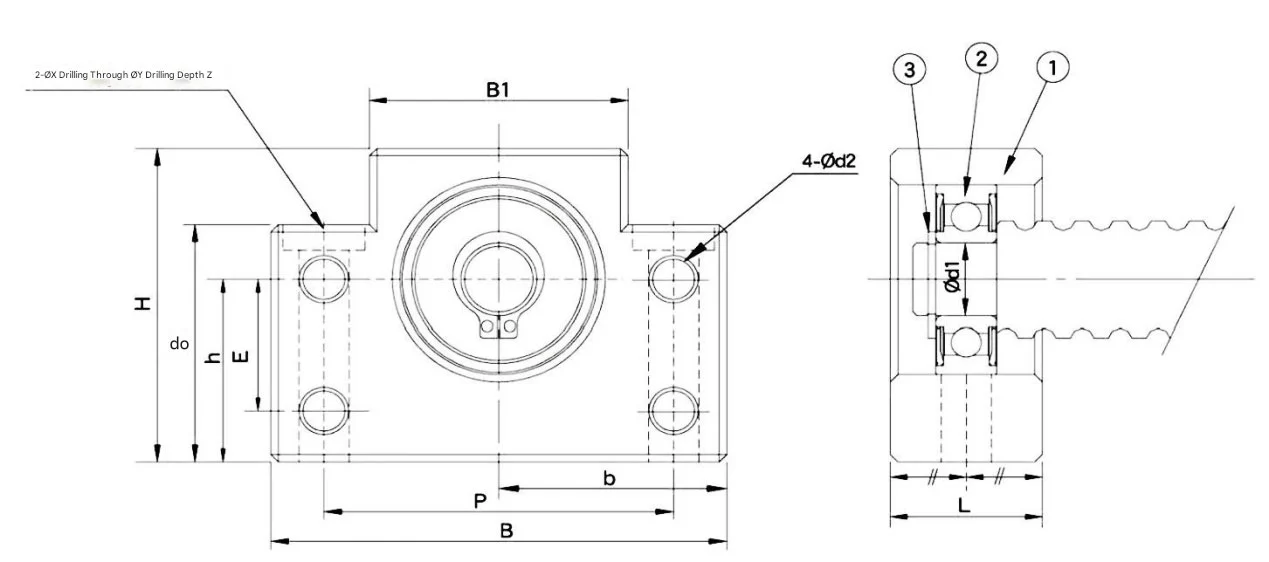

Unit Sokongan Bahagian Sokongan Siri MBF

Model	Diameter	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

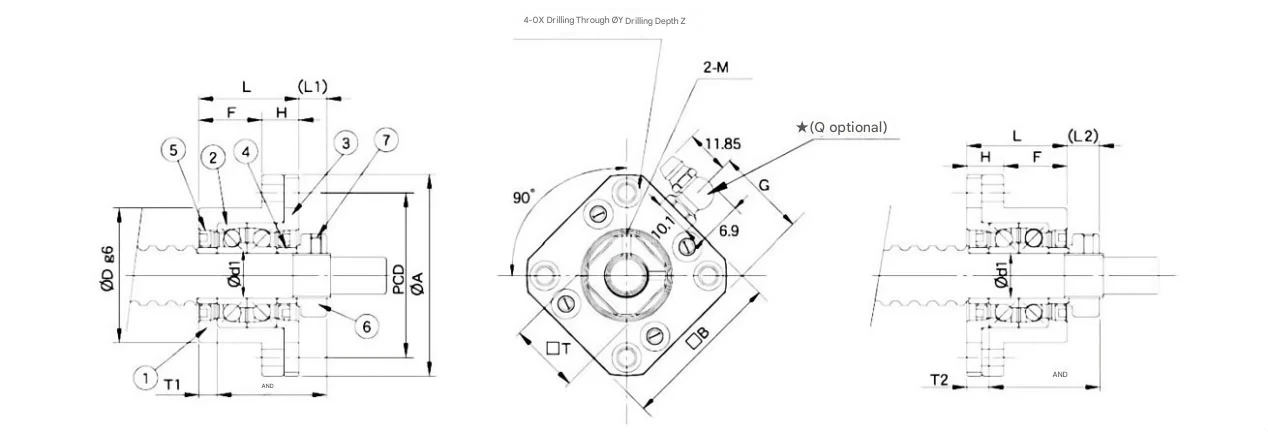

Unit Sokongan Siri MFK Sisi Tetap

Model	Diameter	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

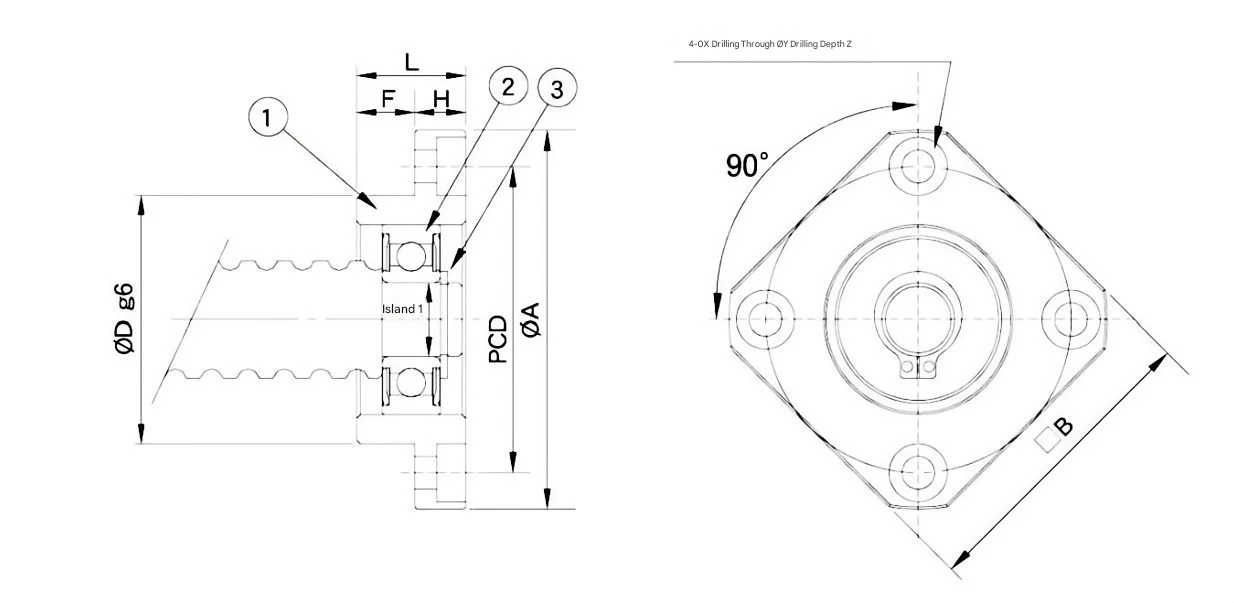

Siri MEF Bahagian Sokongan Unit Sokongan

Model	Diameter	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Kenapa Pilih Produk Maitu?

Integriti Pergerakan Sistematik

Kami bukan hanya menjual alat ganti; kami menyediakan penyelesaian gerakan bersepadu. Unit tetap dan disokong kami direka bentuk agar sepadan dengan spesifikasi skru trapezoid dan ACME kami, menghapuskan ralat penjajaran dan memastikan integriti struktur keseluruhan sistem penghantaran anda.

Reka Bentuk Pampasan Terma Lanjutan

Unit "Sisi Disokong" kami direka khusus untuk membenarkan apungan paksi. Dengan membenarkan aci skru mengembang atau mengecut dengan bebas di bawah turun naik suhu, reka bentuk kami menghalang tekanan dan pengikatan dalaman, yang merupakan punca utama kegagalan sistem pramatang dalam pemasangan skru panjang.

Pemuatan Dwi Arah Ketegaran Tinggi

Untuk kedudukan ketepatan, unit "Sisi Tetap" kami menggabungkan galas sentuhan sudut gred tinggi. Konfigurasi ini memberikan kekangan paksi dan jejarian yang unggul, menyerap daya tujahan dua arah yang ketara untuk mengekalkan ketepatan titik walaupun di bawah beban industri tugas berat.

12+ Tahun Kepakaran Pembuatan

Dengan warisan yang berasal dari Shanghai Yingqi dan satu dekad pembuatan bebas di Suzhou, Maitu membawa pengalaman domain yang mendalam. Kemudahan yang diperakui ISO 9001 kami menggunakan sistem ERP yang dibangunkan sendiri untuk memantau setiap peringkat pengeluaran, memastikan setiap unit sokongan memenuhi toleransi industri yang ketat.

Prestasi & Penyesuaian Terbukti

Dengan lebih 80,000 unit dihantar kepada pelanggan global, kami menawarkan rekod prestasi yang terbukti. Sama ada anda memerlukan keluli karbon standard atau bahan khusus seperti keluli tahan karat atau gangsa, pasukan kami yang terdiri daripada 10 jurutera boleh menyesuaikan unit sokongan agar sesuai dengan keperluan persekitaran dan mekanikal khusus anda.

Soalan Lazim

Bagaimana untuk memilih Bahagian Sokongan Tetap dan Disokong dengan betul?

Persediaan ketepatan tinggi standard memerlukan satu Bahagian Tetap (untuk mengunci skru secara paksi dan mengendalikan beban tujah) dan satu Bahagian Disokong (untuk menyediakan sokongan jejari sambil membenarkan pengembangan haba). Pasukan kejuruteraan kami boleh membantu anda menentukan konfigurasi bearing khusus (cth., sentuhan sudut vs. alur dalam) berdasarkan arah beban dan keperluan kelajuan anda.

Adakah unit sokongan anda serasi dengan skru Trapezoid dan ACME?

ya. Kami pakar dalam penyelesaian bersepadu. Unit sokongan kami dimesin secara khusus untuk memadankan dimensi jurnal akhir skru 30° Trapezoid dan 29° ACME kami. Ini memastikan kesesuaian yang lancar, mengurangkan getaran dan bunyi semasa operasi berkelajuan tinggi.

Apakah langkah-langkah yang diambil oleh Maitu untuk memastikan tahan lama dalam unit ini?

Kami menggunakan prosedur kawalan kualiti yang ketat, termasuk pengisaran lubang perumahan yang tepat dan pemilihan keluli galas kromium karbon tinggi. Unit kami dipasang dalam persekitaran terkawal untuk mengelakkan pencemaran, memastikan pelincir dan pengedap memberikan prestasi tanpa penyelenggaraan untuk selang masa yang panjang.

Bolehkah anda menyediakan unit sokongan untuk diameter aci tersuai dan bahan khas?

betul-betul. Walaupun kami menawarkan pelbagai spesifikasi standard, kilang kami dilengkapi dengan mesin pelarik CNC dan pusat pemesinan berketepatan tinggi untuk mengendalikan reka bentuk tersuai. Kami boleh mengeluarkan unit menggunakan pelbagai bahan—termasuk keluli tahan karat untuk persekitaran yang menghakis—berdasarkan lukisan khusus anda dan nota teknikal.
